"Como Armar Tu Propia Pc"

Como Armar Tu Propia Computadora En

Pasos Sencillos y Fáciles!

bueno! continuación le mostrare algunas herramientas que utilizaremos para poder armar nuestra computadora, tales como:

1-Destornillador

2- Una Trinchera o una Tijera

3-Todo el Hardware

3-Muchas ganas de Aprender

Pasos Para Armar tu Propia Pc:

Antes de armar Nuestra Computadora, vamos a dividir los pasos en 4 partes Para que nos sea mas fácil:

A) Armado de placa Madre

B) Armado de Gabinete o Chasis

C) Ensamble del Hardware

D) Instalación de Sistema Operativo

Esta división es solo de carácter ostentativo, se puede comenzar por cualquiera de ellas a excepción de las dos ultimas claramente.

Nosotros seguiremos ese orden mencionado y trataremos de ser lo mas detallado posible.

Comenzaremos armando la placa madre con su correspondiente Hardware

 Armado de Placa Madre:

Necesitaremos las siguientes piezas de Hardware: placa madre o motherboard, microprocesador, memoria ram, y cables sata

Pasos:

1- Lo primero que vamos a hacer será quitar la placa madre con mucho cuidado de su caja, y dejarla reposar sobre una superficie anti-estática. Si bien hoy en día las motherboards ofrecen mucha resistencia a la estática, nunca está demás ser precavidos, ya que la misma puede diñarla para siempre. En este caso utilizaremos una superficie de gamos, también pueden ocupar una Pulsera Anti-estática y colocarla en la parte metálica no pintada del chasis o gabinete.

La motherboard desensamblada debería quedarles como la siguiente imagen, deben levantar el seguro del procesador para posteriormente colocar el mismo:

2- Al quitar de la caja la placa madre, pudimos observar que llevaba consigo sus propios cables sata, y también una chapa que va en la parte trasera, aunque esta la ocuparemos mas adelante. Ahora procederemos a retirar con cuidado de su caja el microprocesador y disipador:

3- Quitaremos los cables sata de sus bolsas y con ¡mucho cuidado! retiramos el microprocesador de su protector siempre agarrándolo de los bordes, sin tocar los pines por nada del mundo.

Ahora procederemos a colocar el microprocesador en la placa madre teniendo en cuenta su referencia, el triangulo que remarcado en la imagen y verificando que el seguro del socket(lugar donde se aloja el micro) esté hacia arriba:

Nota:

Si el procesador no entra correctamente ¡Nunca lo fuercen! Porque podrían doblar los pines y hacer cortocircuito. Tiene solamente una manera de entrar, y es que coincida la referencia del socket con la del micro (Triangulo amarillo)

4- Ahora procedemos a bajar el seguro para asegurar el microprocesador como nos indica la imagen:

5- Procederemos ahora a colocar el disipador de caor sobre el micro, asegurándonos de que coincidan los seguros de los dos lados (ref 1), tanto de la placa madre como del socket. Luego el seguro del disipador (ref 2) levantamos como indican las flechas de la imagen:

Quedaría así:

6- Ahora nos disponemos a conectar el cooler a la placa madre, esto no es muy difícil porque el conector va de una sola manera, es decir que, no podemos equivocarnos de poner al revés ni nada por el estilo.
Si es muy importante, colocar en la parte de la placa que dice "CPU FAN", porque hay otro conector en la placa que es exactamente igual llamado "chasis fan",  el cual se usa para los coolers del chasis. El cpu fan da la potencia que necesita el cooler de acuerdo a la temperatura que levante el micro, por eso debemos conectarlo de manera correcta.



7) Agarramos la Memoria Ram y la sacamos de su blister:

8) Ahora procedemos a colocar la memoria Ram en su correspondiente zócalo como nos indica la imagen, luego de hacer una pequeña presión controlando que el "hueco" que tiene en el medio coincida con la placa. Es importante que al hacer eso los seguros automáticamente se sujeten a la Ram, si esto sucede es porque la colocamos correctamente.

Nota:

En el ejemplo incluimos una memoria DDR3 con una placa madre que soporta DDR3, tengan mucho cuidado de no intentar forzar por ejemplo una ddr2 en una placa ddr3, porque primero que no va a entrar y segundo, que podes dañar el zócalo.

9) Ahora procedemos a conectar los cables sata que son los que conectan las unidades de datos como el disco duro y la unidad de dvd a la placa madre. Estos cables en sus extremos tienen forma de "L". En la placa debemos conectarlos en los puertos que también tengan esa forma, no hay manera de equivocarse en esta parte, pero siempre hacerlo con cuidado.

Listo, ya tenemos la primera parte de nuestro  blog  terminada, debería quedarnos mas o menos así:

Armado de Gabinete o Chasis:

Para esta parte del tutorial deberán tener a mano:

-Destornillador Philips

-La chapa de la placa madre

-La grabadora de DvD

-El lector de tarjetas de memoria

-Gabinete o Chasis

1)Lo primero que debemos hacer es retirar el gabinet o chasis de su caja y quitar su bolsa y el telgopor y luego quitar su tapa del costado.

2) Aquí procederemos a quitar los plásticos de la grabadora de dvd y el lector de tarjetas, como muestra en la imagen, empujando desde adentro hacia afuera.

Lo de la unidad de dvd es optativo, porque hay algunos gabinetes que abren bien la grabadora con el pulsador que traen, en el caso de este gabinete chino, se suele tener problemas, por eso recomiendo sacarlo directamente.

3) Procedemos a quitar los tornillos que trajo el gabinete de su envoltorio, separan dolos inteligente mente para su posterior colocación.

4)Ahora colocaremos la fuente de alimentación, colocando-la en la parte trasera de arriba del gabinete, haciendo coincidir el lugar para poner tornillos de la misma y del chasis, una vez echo esto procedemos a utilizar el destornillador y asegurarla.

5)Colocamos la "chapita" que nos trajo la caja de la placa madre (todas traen)

6)Ahora atornillamos los tornillos amarillos con base que van al gabinete:

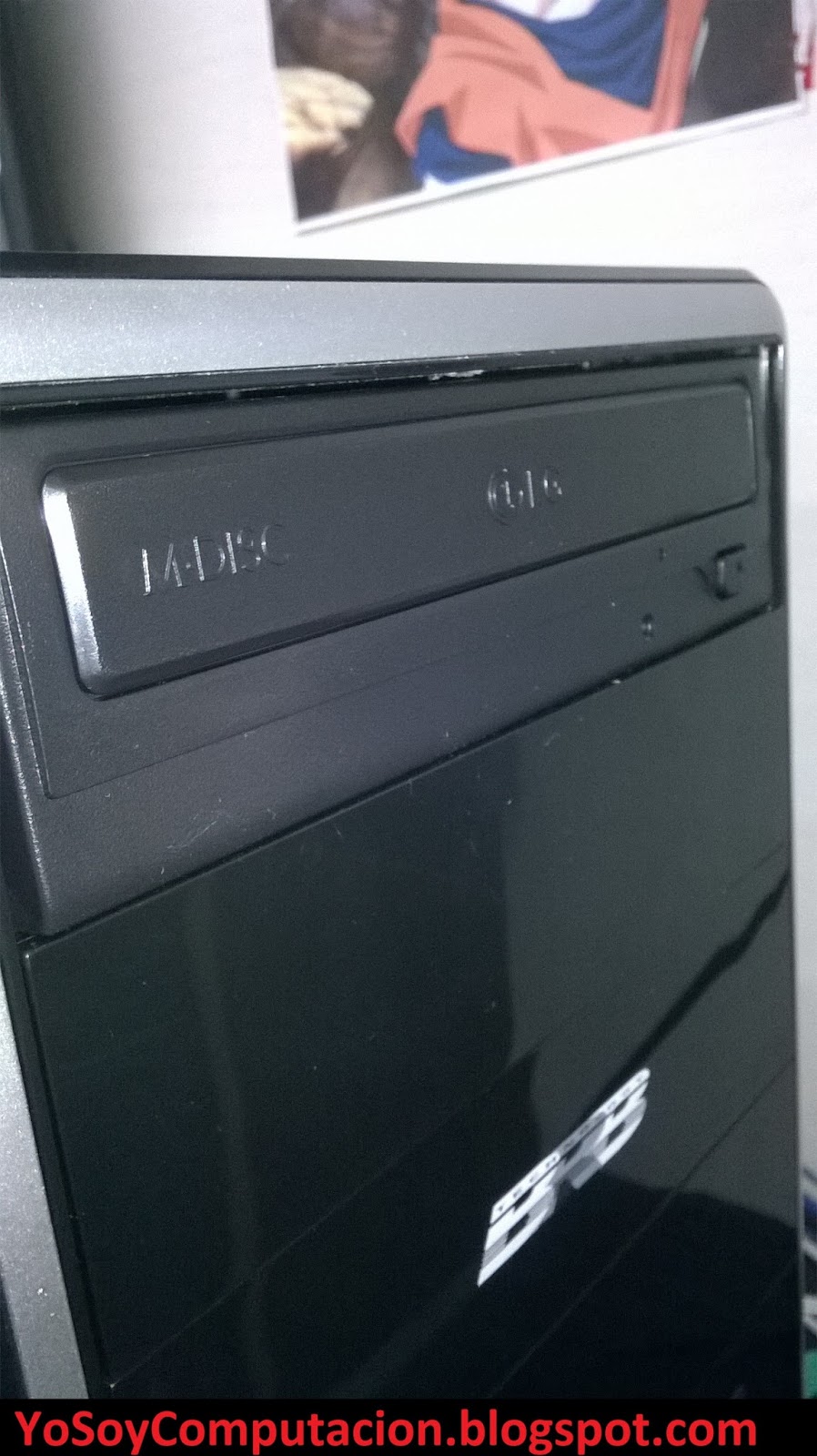

7) Luego colocamos la grabadora de afuera hacia adentro y la sujetamos con los tornillos

8) Lo mismo hacemos con el lector de tarjetas, ocupando un tornillo igual que el de la figura, puesto que nunca traen el tornillo correcto en sus cajas, los traen mas finos, con este se sujeta bien.

¡MUY BIEN EL PASO DOS ESTA COMPLETO, YA TENEMOS NUESTRO GABINETE LISTO!

Ensamblar Placa madre y demás componentes:

1) Ahora vamos a ensamblar la placa dentro del gabinete, colocando sus tornillos verificando que coincidan los mismos incluyendo los puertos con la chapa de la placa madre.

2)Conectamos los cables de la fuente en sus respectivos lugares en la placa madre, nunca se olviden de conectar el cable auxiliar de la cpu, que es el que tiene 4 pines en la imagen:

3)Conectaremos los cables usb delanteros del gabinete y el cable usb del lector de memorias, debemos conectarlos en los pines usb de la placa madre como se muestra en la imagen:

4) Para que funcione el puerto de audio delantero, debemos conectar el cable de Audio en los pines de audio de la placa madre:

5) No olvidemos conectar los cables Power led + y -  (para la luz de encendido del botón delantero), el cable Hd led (que nos indica cuando el disco está en funcionamiento ), el cable power y reset que son los mas importantes, ya que encienden y reinician la maquina respectivamente.

Estas conexiones hoy en día vienen normandas, es decir, que siguen una norma como en este ejemplo

---Power led  ---- Power Sw

----Hd led      ---   reset Sw

Esto significa si ustedes mira la placa de frente con el gabinete colocado correctamente, el power led va arriba del hdd led y a su derecha el power Sw y debajo de él, el reset sw, teniendo a su izquirda al hdd ledd como muestra en la imagen

6) Insertamos el disco duro y colocamos sus respectivos tornillos, luego conectamos el power sata (cable que viene de la fuente) y el cable sata datos (el que viene de la placa madre).

Ambos poseen un tipo único de conexión, es decir, que no podemos errar su conexión.

7) Por ultimo falta conectar la grabadora de Dvd de igual manera que el disco duro con sus respectivos power sata y sata datos.

Y LISTO! YA TENEMOS NUESTRA PC COMPLETAMENTE ARMADA Y FUNCIONANDO!

Ahora solo nos queda colocar la etiqueta que trajo nuestro procesador y cerrarla

Instalación de Sistema Operativo:

Llegamos a la ultima parte de nuestro tutorial, la instalación del sistema operativo, aquí pueden hacerlo de la manera que ustedes quieran.

En lo personal para ahorrar tiempo, restauro con Acronis una imagen de sistema Operativo ya instalada.

 ahora le dejare un link para que vean un vídeo y se le haga mas fácil comprender lo que le quise dejar dicho en este blog

https://www.youtube.com/watch?v=hWbIlYzkls4
